Feuchtigkeit in der Druckluft
Feuchtigkeit zerstört Anlagen, Qualität und Effizienz, und das meist unbemerkt. Die entscheidende Frage ist nicht, ob Feuchtigkeit vorhanden ist, sondern ob deine Anlage damit umgehen kann.
Typischer Drucktaupunkt eines Kältetrockners bei Nennbedingungen
Viele Anlagen haben bereits einen Trockner und trotzdem Probleme. Ohne aktive Kontrolle wird Feuchtigkeit zum größten unsichtbaren Feind deiner Druckluftanlage.
Das Problem: Vom Wasserdampf zum Anlagenausfall
Komprimierte Luft trägt immer Feuchtigkeit, und diese Feuchtigkeit ist der größte unsichtbare Feind jeder Druckluftanlage. Die Kette vom Ansaugen bis zum Schaden ist physikalisch zwingend und lässt sich nur durch aktive Trocknung unterbrechen.
- 1Verdichtung: feuchte Umgebungsluft wird angesaugt
- 2Abkühlung: Druck steigt, Feuchtekonzentration steigt mit
- 3Kondensation: Wasser schlägt sich im Druckluftnetz nieder

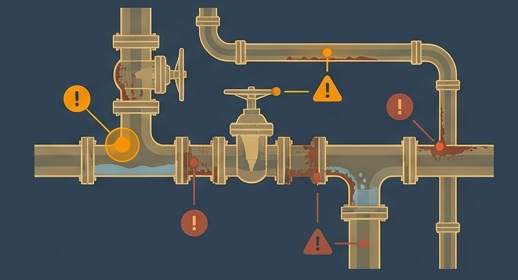

- 4Schaden: Korrosion, Stillstand, Qualitätsverlust
Das Wasser entsteht direkt in deinem Druckluftnetz. Korrosion, Qualitätsprobleme und Produktionsstillstand lassen Energie- und Wartungskosten Tag für Tag steigen. Die Feuchtigkeit verschwindet nicht, sie wird zum Risiko.
Wie lässt sich Feuchtigkeit kontrollieren?
Feuchtigkeit kann nicht verhindert werden. Sie muss kontrolliert aus der Druckluft entfernt werden, bevor sie im Netz kondensiert und Schäden verursacht.

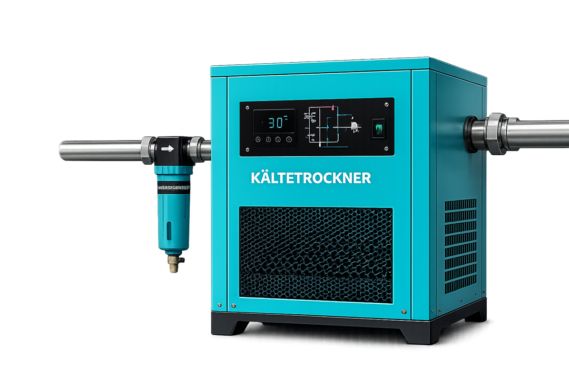

Was ist ein Kältetrockner?
Ein Kältetrockner entzieht der Druckluft Feuchtigkeit, indem die Luft gezielt abgekühlt wird. Der enthaltene Wasserdampf kondensiert kontrolliert im Trockner und kann abgeschieden werden, bevor er in das Druckluftnetz gelangt.
Ein Kältetrockner verhindert keine Feuchtigkeit in der Druckluft. Er verhindert, dass flüssiges Wasser im Druckluftnetz entsteht.

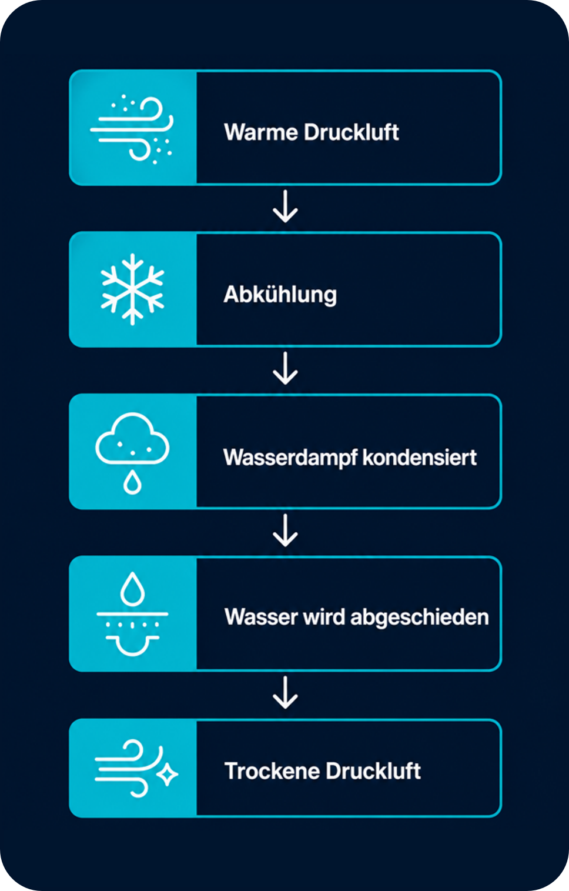

Funktion eines Kältetrockners, Schritt für Schritt
Ein Kältetrockner nutzt das physikalische Prinzip der Taupunktabsenkung: Druckluft wird gezielt abgekühlt, bis der Wasserdampf kondensiert und mechanisch abgeschieden werden kann.
Warme Druckluft am Eintritt
Die feuchte, komprimierte Luft tritt in den Wärmetauscher (Luft-Luft) ein und wird durch die bereits gekühlte Ausgangsluft vorgekühlt. Energieeffizienz durch Rekuperation.
Kühlung durch Kältemittel
Im Luft-Kältemittel-Wärmetauscher wird die Druckluft auf ca. +3 °C abgekühlt. Bei dieser Temperatur kondensiert der Wasserdampf zu flüssigem Wasser.
Kondensatabscheidung
Das kondensierte Wasser wird im Abscheider gesammelt und über ein automatisches Kondensatablassventil aus dem System ausgeschleust, zuverlässig und wartungsarm.
Wiedererwärmung am Austritt
Die trockene Luft wird im Luft-Luft-Wärmetauscher wieder auf nahezu Eingangstemperatur erwärmt. Resultat: trockene Druckluft mit Drucktaupunkt +3 °C gelangt ins Netz.
Der erzielte Drucktaupunkt von +3 °C bedeutet: Solange die Umgebungstemperatur im Rohrleitungssystem über +3 °C liegt, kondensiert kein Wasser im Netz. Ein wirksamer Schutz für die gesamte Anlage.
Kältetrockner richtig auslegen
Eine fehlerhafte Auslegung ist die häufigste Ursache für unzureichende Trocknungsleistung. Kältetrockner werden stets für Nennbedingungen spezifiziert, im Betrieb weichen die realen Bedingungen davon ab. Korrekturfaktoren sind daher zwingend erforderlich.
Nennbedingungen (ISO 7183, gemäßigte Klimazone, Option A1)
- Drucklufteintrittstemperatur: 35 °C
- Betriebsüberdruck am Trocknereintritt: 7 bar
- Relative Feuchte der eintretenden Druckluft: 100 % (wasserdampfgesättigt)
- Kühllufteintrittstemperatur: 25 °C
- Kühlwassereintrittstemperatur: 25 °C
- Umgebungstemperatur: 25 °C
- Volumenstrom: 100 % des Nennvolumenstroms
- Bezugsbedingungen für die Volumenstromangabe: üblicherweise 20 °C und 1 bar absolut
- Drucktaupunkt Ausgang: meist ca. +3 °C (zugesicherte Leistungsangabe, abhängig vom jeweiligen Trocknertyp)
Weichen reale Betriebsbedingungen von den Nennbedingungen ab, muss die tatsächlich nutzbare Durchflussleistung des Trockners mit Umrechnungsfaktoren angepasst werden: einer für den realen Betriebsdruck, einer für die reale Umgebungstemperatur. Mit dem Regler-Rechner unten siehst du live, ob dein Trockner unter den tatsächlichen Bedingungen noch ausreichend groß ist.
Auslegungsrechner
Reicht die Trockner-Nennleistung unter realen Bedingungen?
Tatsächlich nutzbare Leistung
f (Druck) = 1,09 · t (Umgebung) = 0,79
Trockner ausreichend dimensioniertMindest-Nennleistung für deinen Bedarf: 40,7 m³/h Katalogwert
Rechenweg zur Kontrolle
| p [bar(ü)] | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| f | 0,62 | 0,72 | 0,81 | 0,89 | 0,94 | 1 | 1,04 | 1,06 | 1,09 | 1,1 | 1,12 | 1,15 | 1,17 |
| t_U [°C] | 25 | 30 | 35 | 40 | 43 |
|---|---|---|---|---|---|
| t | 1,00 | 0,92 | 0,85 | 0,79 | 0,75 |
Tabellenwerte nach herstellerueblicher Auslegungsmethodik für Kälte-Drucklufttrockner, bezogen auf den Ansaugzustand p = 0 bar(ü), T₀ = 293 K / 20 °C nach ISO 1217 / DIN 1945 Teil 1. Zwischenwerte werden linear interpoliert, außerhalb der Tabellengrenzen wird auf den nächsten Tabellenwert begrenzt.
Wird der Kältetrockner zu klein ausgelegt, wird der Drucktaupunkt nicht erreicht, Kondensation im Netz ist die Folge. Immer mit den realen Betriebsbedingungen rechnen, nicht mit den Katalog-Nennbedingungen.
Störungen am Kältetrockner erkennen und beheben
Kältetrockner sind robuste Geräte, dennoch können betriebliche Probleme auftreten. Frühzeitiges Erkennen verhindert Folgeschäden an der gesamten Druckluftanlage.
Drucktaupunkt zu hoch
Symptom: Kondensat im Netz, Korrosionsschäden, Taupunktmessung über Sollwert.
Ursache: Überlastung, verschmutzter Wärmetauscher, Kältemittelmangel, defektes Expansionsventil.
Maßnahme: Wärmetauscher reinigen, Kältemittelfüllmenge prüfen, Last reduzieren.
Kondensat wird nicht abgeleitet
Symptom: Wasseransammlungen im Abscheider, Wasser im Netz trotz laufendem Trockner.
Ursache: Verstopftes oder defektes Kondensatablassventil.
Maßnahme: Ablassventil reinigen oder ersetzen, Funktion regelmäßig testen.
Vereisungsgefahr im Wärmetauscher
Symptom: Druckverlust steigt, Volumenstrom sinkt, Trockner läuft ständig durch.
Ursache: Drucktaupunkt zu niedrig eingestellt, Teillastbetrieb ohne Bypass.
Maßnahme: Taupunktregelung überprüfen, Betriebsparameter anpassen, Abtaufunktion kontrollieren.
Kompressor-Hochdruck-/Niederdruckalarm
Symptom: Kältemittelkreislauf schaltet auf Störung, Trockner bleibt stehen.
Ursache: Verschmutzter Verflüssiger (Luftkühlung), zu hohe Umgebungstemperatur, Kältemittelleck.
Maßnahme: Verflüssiger reinigen, Aufstellungsort prüfen, Kältetechniker beauftragen.
Kältetrockner richtig überwachen
Ein laufender Kältetrockner ist kein Garant für trockene Druckluft. Nur durch systematische Überwachung lassen sich schleichende Leistungsverluste frühzeitig erkennen, bevor Schäden entstehen.
Integrierte Störmeldungen erfassen
- Hochdruck- und Niederdruckalarm des Kältekreises
- Temperaturfühler für Druckluft-Ein- und Austritt
- Betriebsstundenzähler für Wartungsintervalle
- Statusmeldung Kondensatablassventil (offen/geschlossen)
- Anbindung an übergeordnetes Steuer- oder Leitsystem (SPS / SCADA)
Alle Störmeldungen sollten zentral erfasst und dokumentiert werden, auch wenn der Trockner nach kurzer Zeit selbst wieder startet. Wiederholende Warnmeldungen sind ein Frühwarnzeichen.
Nachgeschalteter Taupunktsensor
Der zuverlässigste Nachweis für trockene Druckluft ist ein kontinuierlicher Taupunktsensor, der direkt nach dem Kältetrockner im Druckluftnetz installiert ist.
- Permanente Messung des Drucktaupunkts in °C
- Alarmierung bei Überschreitung des Sollwerts (+3 °C)
- Trendaufzeichnung erkennt schleichende Verschlechterung
- Unabhängig vom Betriebszustand des Trockners
Nur ein Taupunktsensor beweist, dass der Kältetrockner die geforderte Leistung tatsächlich erbringt.
Jetzt handeln: den passenden Fachhändler finden
Trockene Druckluft beginnt mit der richtigen Entscheidung. Du weißt jetzt, wie Feuchtigkeit entsteht, wie ein Kältetrockner funktioniert und worauf es bei Auslegung und Überwachung ankommt. Der nächste Schritt ist die Auswahl des richtigen Produkts und des richtigen Partners für deine Anlage.
Produkt finden
Informiere dich bei den Herstellern über das gesamte Produktportfolio an Kältetrocknern und filtere nach deinen Anforderungen.
Fachhändler kontaktieren
Finde einen qualifizierten Fachhändler in deiner Region mit Expertise in Drucklufttechnik.
Anlage schützen
Setze auf zuverlässige Trocknung und eliminiere Feuchtigkeitsrisiken dauerhaft aus deinem Druckluftnetz.
