1 bar weniger Druck spart ca. 6–7 % Energie aber wo genau liegt das Einspar- Potenzial?
Berechnungs-Tool
Das Tool ermittelt deinen minimal benötigten Erzeugungsdruck.
Warum ist das wichtig für dich?
Weil du damit genau siehst, wo die Schwachstellen in deinem System liegen – und an welchen Stellen du wirklich sparen kannst.
- Brauchen deine Verbraucher wirklich so einen hohen Vordruck?
- Hast du hohe Druckverluste in der Aufbereitung?
- Hast du hohe Druckverluste in der Verteilung?
Du bekommst Sicherheit, gezielt die richtigen Stellen zu optimieren dort, wo das echte Einsparpotenzial schlummert.

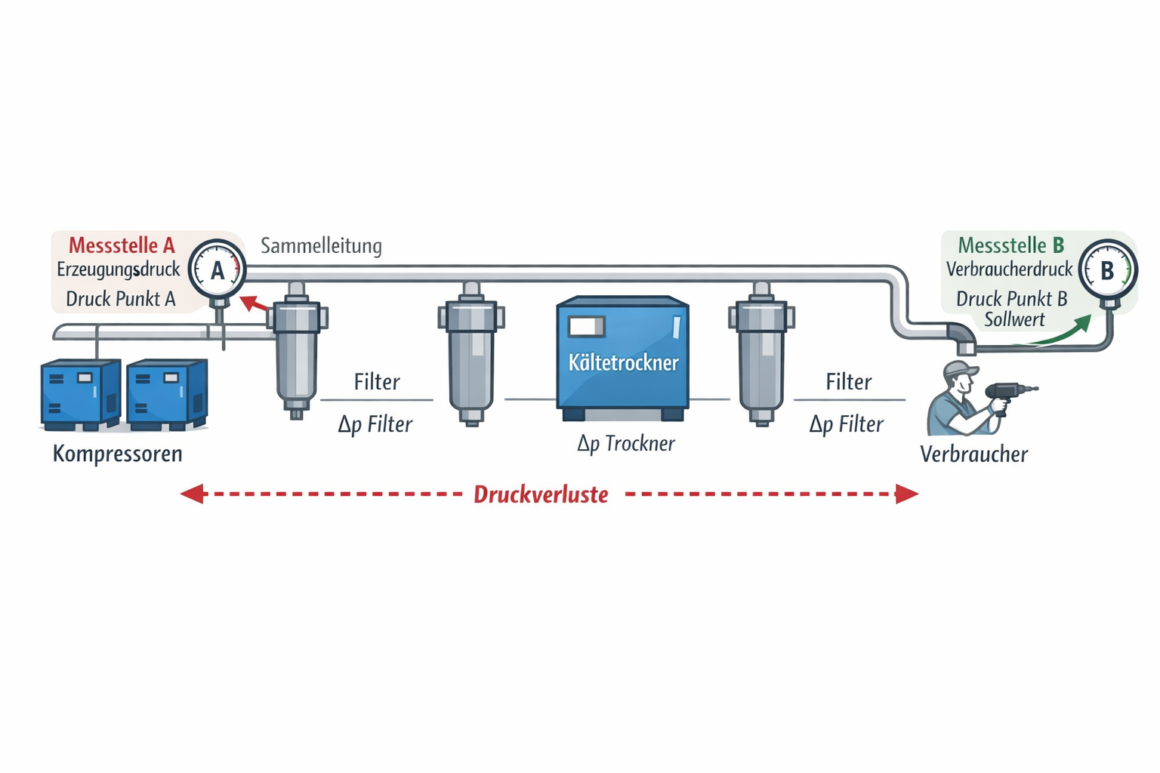

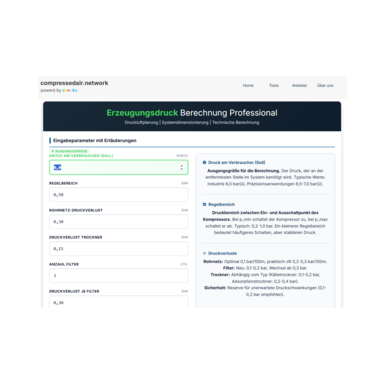

Erzeugungsdruck Berechnung Professional
Druckluftplanung | Systemdimensionierung | Technische Berechnung
Eingabeparameter mit Erläuterungen
Druck am Verbraucher (Soll)
Ausgangsgröße für die Berechnung. Der Druck, der an der entferntesten Stelle im System benötigt wird. Typische Werte: Industrie 6,0 bar(ü), Präzisionsanwendungen 6,5-7,0 bar(ü).
Regelbereich
Druckbereich zwischen Ein- und Ausschaltpunkt des Kompressors. Bei p_min schaltet der Kompressor zu, bei p_max schaltet er ab. Typisch: 0,2-1,0 bar. Ein kleinerer Regelbereich bedeutet häufigeres Schalten, aber stabileren Druck.
Druckverluste
Rohrnetz: Optimal 0,1 bar/100m, praktisch oft 0,2-0,3 bar/100m.
Filter: Neu: 0,1-0,2 bar, Wechsel ab 0,3 bar.
Trockner: Abhängig vom Typ (Kältetrockner: 0,1-0,2 bar, Adsorptionstrockner: 0,2-0,4 bar).
Sicherheit: Reserve für unerwartete Druckschwankungen (0,1-0,2 bar empfohlen).
Filter: Neu: 0,1-0,2 bar, Wechsel ab 0,3 bar.
Trockner: Abhängig vom Typ (Kältetrockner: 0,1-0,2 bar, Adsorptionstrockner: 0,2-0,4 bar).
Sicherheit: Reserve für unerwartete Druckschwankungen (0,1-0,2 bar empfohlen).
Berechnungsergebnisse Druckluftsystem
Technische Auslegung | Druckverluste | Systemdruck
Systemauslegung - Ergebnisse
Berechnet am: –
| Parameter | Wert | Einheit | Berechnung / Anmerkung |
|---|---|---|---|
|
Ausgangsdruck (Verbraucher)
|
– | bar(ü) |
Soll-Druck am entferntesten Verbraucher
Vorgegebener Systemwert
|
|
Erzeugungsdruck min (p_min)
|
– | bar(ü) |
Minimaler Druck an der Erzeugung
p_min = p_verbraucher + ΣΔp
|
|
Erzeugungsdruck max (p_max)
|
– | bar(ü) |
Maximaler Druck an der Erzeugung
p_max = p_min + Regelbereich
|
|
Gesamtdruckverlust (ΣΔp)
|
– | bar |
Summe aller Druckverluste
ΣΔp = Rohrnetz + Trockner + Filter + Sicherheit
|
|
Filterverlust gesamt
|
– | bar |
Gesamtverlust aller Filter
–
|
|
Regelbereich
|
– | bar |
Druckdifferenz zwischen p_min und p_max
p_max - p_min = Regelbereich
|
Rohrnetzverlust
–
Druckabfall in der Rohrleitung
Trocknungsverlust
–
Verlust durch Trockner
Sicherheitszuschlag
–
Reserve für Systemschwankungen
Systemreserve
–
p_max - (p_verbraucher + ΣΔp_aktuell)
Technische Erläuterungen
Referenzwerte | Berechnungsgrundlagen | Planungshinweise
Empfohlene Richtwerte
Industriestandard Verbraucherdruck: 6,0 bar(ü)
Präzisionsanwendungen: 6,5 - 7,0 bar(ü)
Regelbereich Kompressoren: 0,2 - 1,0 bar
Rohrnetzverlust (optimiert): 0,1 bar/100m
Rohrnetzverlust (praktisch): 0,2 - 0,3 bar/100m
Filter neu (benetzt): 0,1 - 0,2 bar
Filter Wechselpunkt: ab 0,3 bar
Sicherheitszuschlag: 0,1 - 0,2 bar
Berechnungsformeln
Gesamtdruckverlust ΣΔp:
ΣΔp = Δp_Rohrnetz + Δp_Trockner + (n × Δp_Filter) + Δp_Sicherheit
ΣΔp = Δp_Rohrnetz + Δp_Trockner + (n × Δp_Filter) + Δp_Sicherheit
Minimaler Erzeugungsdruck p_min:
p_min = p_Verbraucher + ΣΔp
p_min = p_Verbraucher + ΣΔp
Maximaler Erzeugungsdruck p_max:
p_max = p_min + Δp_Regelbereich
p_max = p_min + Δp_Regelbereich
Filterverlust gesamt:
Δp_Filter_gesamt = Anzahl_Filter × Δp_Filter_einzel
Δp_Filter_gesamt = Anzahl_Filter × Δp_Filter_einzel
Systemreserve:
Reserve = p_max - (p_Verbraucher + ΣΔp_aktuell)
Reserve = p_max - (p_Verbraucher + ΣΔp_aktuell)
